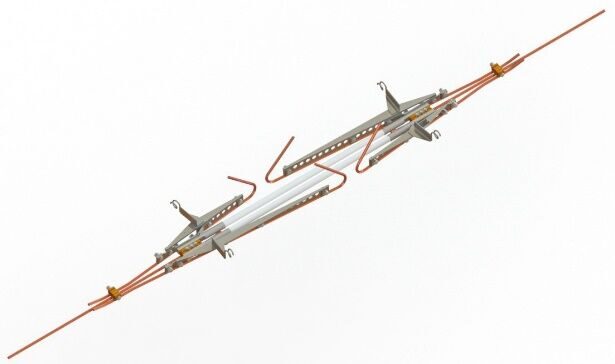

Изоляторы секционные постоянного тока ИС3-80-3-100(120)
Изолятор разработан для эксплуатации в условиях атмосфер загрязнения III–VII классов (СЗА) в соответствии с ГОСТ Р 51204-98 и выполнен в климатическом исполнении УХЛ1 согласно ГОСТ 15150-69.
Технические характеристики
|
Основные параметры и размеры |
Исполнения |
||
|
ИС 3-80-3-100 |
ИС 3-80-3-120 |
||
|
Номинальное напряжение, кВ |
3 |
3 |
|
|
Сечение контактных проводов, мм2 |
100 |
120 |
|
|
Допустимая скорость движения токоприемника по изолятору, км/ч, не более |
80 |
80 |
|
|
Рабочее натяжение контактного провода, кН (кгс) |
10,0(1000) |
12,0 (1200) |
|
|
Длина пути учетки изоляционной части гладко-стержневых изолирующих элементов, мм |
800 |
800 |
|
|
Испытательное напряжение промышленной частоты для изолирующего элемента, кВ |
в сухом виде |
80 |
80 |
|
под дождем в горизонтальном положении |
70 |
70 |
|
|
Габаритные размеры, мм |
3000х390х225 |
||
|
Масса, кг |
20,2 |
21,2 |
|
|
Срок службы, лет |
20 |
20 |
|
