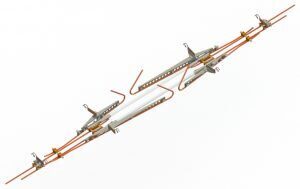

Изоляторы секционные постоянного тока ИС4-80-3-100 (120)
Устройство рассчитано на работу в условиях атмосферы с уровнем загрязнения от III до VII согласно классификации СЗА по стандарту ГОСТ Р 51204-98. Климатическое исполнение изделия — УХЛ1 по нормативному документу ГОСТ 15150-69
Технические характеристики
|
Основные параметры и размеры |
Исполнения |
||
|
ИС 4-80-3-100 |
ИС 4-80-3-120 |
||
|
Номинальное напряжение, кВ |
3 |
3 |
|
|
Сечение контактных проводов, мм2 |
2х100 |
2х120 |
|
|
Допустимая скорость движения токоприемника по изолятору, км/ч, не более |
80 |
80 |
|
|
Рабочее натяжение контактного провода, кН (кгс) |
20,0(2000) |
24,0 (2400) |
|
|
Количество изолирующих элементов, шт. |
2 |
2 |
|
|
Длина пути учетки изоляционной части гладко-стержневых изолирующих элементов, мм |
800 |
800 |
|
|
Испытательное напряжение промышленной частоты для изолирующего элемента, кВ |
в сухом виде |
80 |
80 |
|
под дождем в горизонтальном положении |
70 |
70 |
|
|
Габаритные размеры, мм |
3000х430х225 |
||
|
Масса, кг |
23 |
24,2 |
|
|
Срок службы, лет |
20 |
20 |
|
