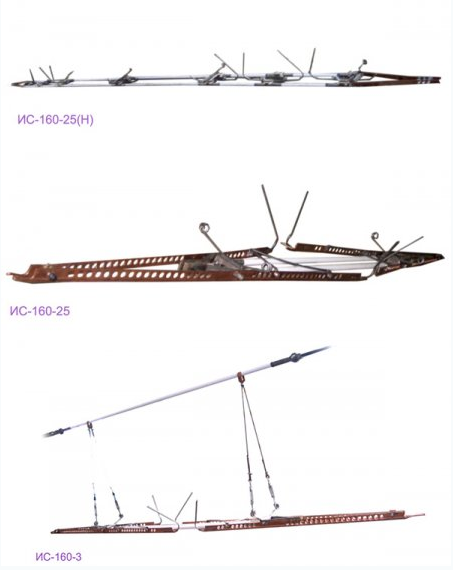

ИЗОЛЯТОРЫ СЕКЦИОННЫЕ ТИПА ИС-160
- ИС-160-3-1 и ИС-160-3-2 для постоянного тока
- ИС-160-25-1 и ИС-160-25-2 для переменного тока
- ИС-160-25(Н)-1 и ИС-160-25(Н)-2 для нейтральной вставки
Изоляторы применяются для контактной подвески с одним и двумя контактными проводами МФ-100, МФ-120.
Вид климатического исполнения УХЛ1 по ГОСТ 15150-69. ТУ 3185-004-00184939-2014
Технические характеристики
|
наименование параметра |
ИС-160-3-1 Кс 189.00.000 |
ИC-160-3-2 Кс 189.00.000-01 |
ИC-160-25-1 Кс 188.00.000 |
ИC-160-25-2 Кс 188.00.000-01 |
ИC-160-25(Н)-1 Кс 184.00.000 |
ИC-160-25(Н)-2 Кс 184.00.000-01 |
|
|
1 |
номинальное напряжение, кВ |
3 |
25 |
3; 25; 25/25; 25/3 |
|||
|
2 |
длина пути утечки изолирующего элемента (скользуна) кН |
900 |
1300 |
4000 (400+400+1200+1200+400+400) |
|||
|
3 |
разрушающая механическая сила при растяжении изолирующего элемента (скользуна), КН |
90 |
|||||
|
4 |
разрывное усилие основной конструкции изолятора, не менее, КН |
120 |
120 |
----- |
|||
|
5 |
механическая прочность соединения концевого зажима с контактным проводом (МФ 100), не менее, КН |
36 |
36 |
36 |
|||
|
6 |
воздушный зазор между дугогасительными рогами, мм |
50+-10 |
150+-10 |
50+-10 |
|||
|
7 |
габаритные размеры, мм |
|
|
|
|||
|
длина |
2900+-10 |
3500+-10 |
7170+-10 |
||||
|
ширина |
340+-10 |
510+-10 |
336+-10 |
||||
|
высота |
170+-10 |
260+-10 |
303+-10 |
||||
|
8 |
масса, кг, не более (без комплекта монтажных частей) |
19,2 |
21,4 |
42,5 |
44,5 |
||
|
9 |
масса комплекта монтажных частей, кг, не более |
6 |
5,2 |
7,75 |
21,7 |
||
|
10 |
средний срок службы, лет, не менее |
20 |
|||||
|
11 |
допустимая скорость движения токоприемника по изолятору, км/ч |
160 |
|||||
