Разрядник РДИП-10-IV- УХЛ1: назначение и технические характеристики
Разрядники серии РДИП 10 предназначаются для защиты силовых линий электропередачи с действующим переменным напряжением величиной до 10 кВ от возможных индуктивных грозовых перегрузок (перенапряжений). Разрядник может использоваться совместно как с изолированными, так и не изолированными проводниками линии. При всем при этом, диапазон рабочих температур детали составляет: - 60 °С - + 30 °С, что позволяет использовать данный разрядник практически в любых климатических условиях.

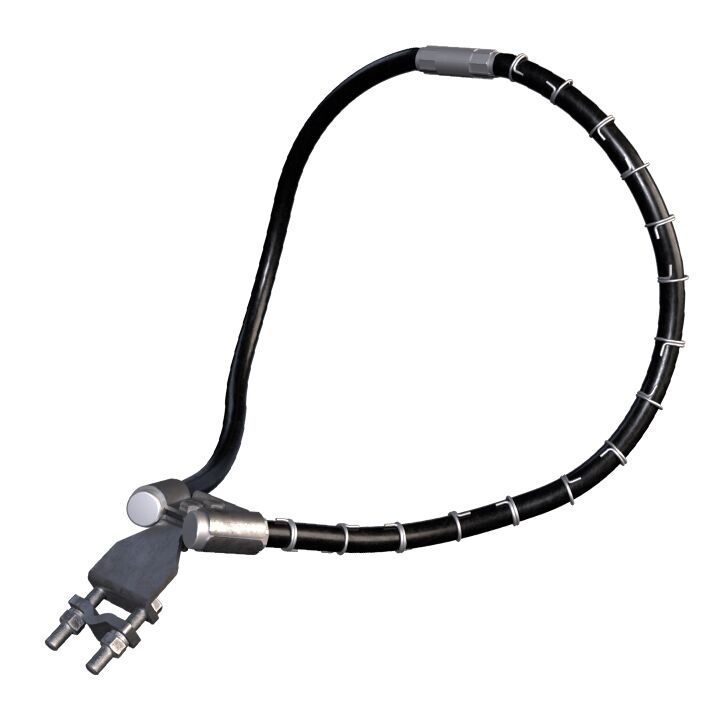

Рассматриваемый нами разрядник представляет собой стальной пруток, покрытый полиэтиленовой изоляцией и выгнутый в виде петли. Концы петли закрепляются в крепежном зажиме, посредством которого разрядник фиксируется к технологическому штырю изолятора ВЛ
Следует отметить, что на средней части петли разрядника, поверх изоляционной оболочки, расположена специальная металлическая трубка, напротив которой, в свою очередь, закреплен зажим. Именно этим зажимом и определяется величина искрового промежутка.
Технические характеристики
Разрядник РДИП-10-IV-УХЛ1 обладает рядом важных технических характеристик, которые обеспечивают его эффективность и надежность:
|
Класс напряжения |
10 кВ |
|
Длина перекрытия по поверхности |
78 см |
|
Внешний искровой промежуток |
2-4 см |
|
Импульсное 50%-ное напряжение, не более - на полной полярности - на отрицательной полярности |
110 кВ 90 кВ |
|
Напряжение координации с изолятором ШФ-10 Г |
300 кВ |
|
Многократно выдерживаемое внутренний изоляцией импульсное напряжение, не менее |
50 импульсов 300 кВ |
|
Выдерживаемое напряжение промышленной частоты, не менее - в сухом состоянии - под дождем |
42 кВ 28 кВ |
|
Многократно выдерживаемый импульсный ток 8/20 мкс, не менее |
20 импульсов 40 кА |
|
Масса |
2,3 кг |
|
Срок службы, не менее |
30 лет |
Разрядник РДИП-10-IV-УХЛ1 — это надежное и эффективное решение для защиты электрического оборудования на железных дорогах и линиях электропередач. Его технические характеристики делают его идеальным выбором для эксплуатации в жестких климатических условиях. Выбор данного оборудования — это залог уверенности в безопасности и бесперебойности работы электрических систем.
Если у вас есть дополнительные вопросы или требуется помощь в выборе оборудования, не стесняйтесь обращаться к нашим специалистам!
