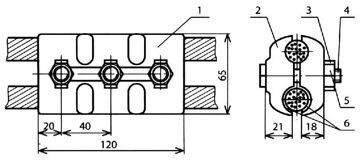

Зажим переходной типа ПАМ КС-069 (КС-331): назначение и технические характеристики

Переходной зажим типа ПАМ КС-069 (КС-331) – элемент арматуры контактной сети железных дорог, предназначенный для соединения проводов и электрических элементов из разнородных металлов. Изделие используется при монтаже и ремонте контактной сети, питающих и усиливающих проводов, а также в местах перехода между алюминиевыми и медными токоведущими элементами.

Переходной зажим обеспечивает механически прочное и электрически надёжное соединение без непосредственного контакта несовместимых металлов, который может привести к электрохимической коррозии, нагреву и ухудшению проводимости.

Назначение зажима ПАМ КС-069

Предназначен для соединения медных и сталемедных проводов сечением 70-120 мм2 с алюминиевыми и стальными проводами сечением 150-185 мм2.

Основные задачи изделия:

• соединение разнородных токоведущих проводов;
• обеспечение надёжного электрического контакта;
• передача механической нагрузки между соединяемыми элементами;
• предотвращение прямого контакта несовместимых материалов;
• сохранение работоспособности соединения при вибрациях, ветровых нагрузках и температурных изменениях.

Область применения

Зажим переходной типа ПАМ КС-069 (КС-331) может применяться в составе оборудования:

• контактной сети железных дорог переменного и постоянного тока – в зависимости от исполнения;
• воздушных линий электроснабжения железнодорожного транспорта;
• питающих и усиливающих проводов;
• соединений контактных проводов и несущих элементов;
• участков сопряжения проводов из меди и алюминия;
• анкерных и промежуточных участков контактной подвески;
• ремонтных и монтажных соединений арматуры контактной сети.

Расшифровка обозначения

Номера КС-069 и КС-331 могут использоваться как обозначения одной модели в разных каталогах, системах классификации или редакциях нормативно-технической документации. Перед закупкой необходимо сопоставить маркировку, чертёж, область применения и параметры изделия.

Основные технические характеристики

К основным техническим характеристикам зажима ПАМ КС-069 (КС-331) относятся:

Преимущества применения

Использование переходного зажима ПАМ КС-069 позволяет:

• надёжно соединять алюминиевые и медные провода;
• уменьшать риск электрохимической коррозии;
• поддерживать стабильную электрическую проводимость;
• предотвращать перегрев контактного соединения;
• обеспечивать механическую фиксацию проводов;
• повышать надёжность контактной сети;
• сокращать вероятность аварийных повреждений;
• ускорять монтаж и ремонт арматуры контактной сети.

Переходной зажим является важным элементом токоведущей цепи, поэтому к его выбору и установке предъявляются такие же требования, как к другим ответственным деталям контактной подвески.

Зажим переходной типа ПАМ КС-069 (КС-331) предназначен для выполнения надёжного электрического и механического соединения проводов из разнородных металлов в контактной сети железных дорог. Он предотвращает прямой контакт алюминиевых и медных элементов, снижает риск электрохимической коррозии и обеспечивает стабильную работу токоведущего соединения.

Надёжность зажима зависит от правильного подбора по марке и сечению проводов, соблюдения технологии монтажа, применения штатного крепежа и регулярного контроля состояния контактного соединения. Точные технические характеристики и область совместимости необходимо подтверждать по паспорту конкретного изделия или технической документации производителя.
